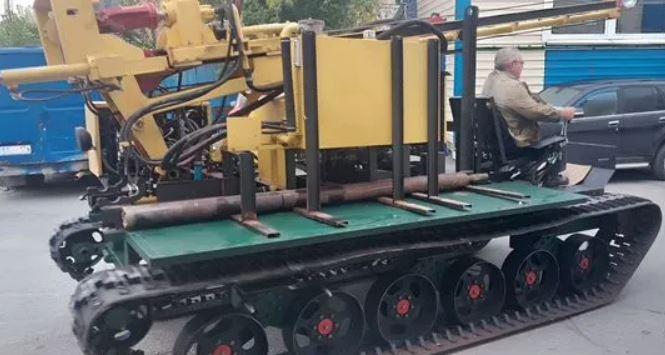

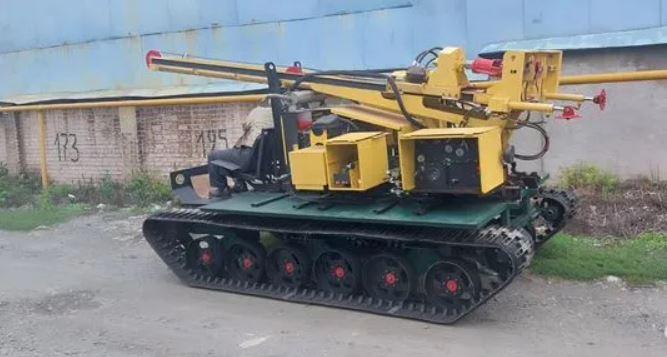

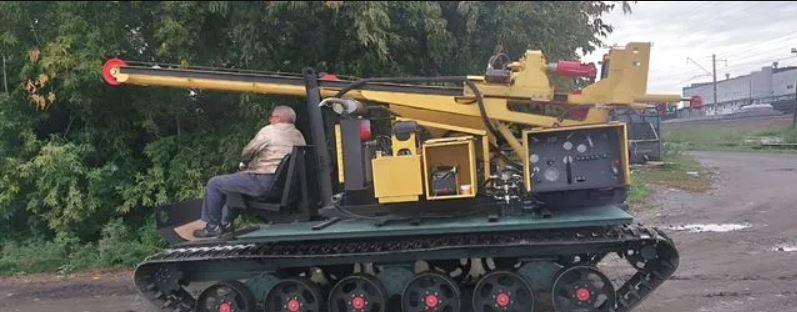

УРБ 1-А-1 на гусеничном шасси
Описание ​

Буровая установка УРБ – 1-А-1 на гусеничном шасси приводится в действие карбюраторным двигателем ВАЗ 21213 «НИВА». Рабочий объем 1700 см/куб. Отсутствие трансмиссии (КОМ, карданы, распределительные коробки значительно снижает расход топлива). Гидропривод крепится непосредственно к двигателю. Также экономится ресурс двигателя и трансмиссии автомобиля. Конструктивно установка может быть расположена на прицепе.

Крутящий момент и частота вращения регулируются рычагом и вентилем вращения на пульте управления. Подача бурового снаряда производится так же с регулировкой скорости и усилия. Имеются три скорости подъема. Малый подъем, средний, быстрый.

Пульт управления полностью унифицирован со штатным пультом УРБ. Переучиваться нет необходимости.

Каретка с вращателем перемещается по мачте на буковых ползунах, что увеличивает срок службы мачты, не нужно постоянно менять ролики.

На каретке смонтирована быстро разборная грузоподъемная консоль для перемещения бурового снаряда и оснастки. Вылет стрелы 2м, грузоподъемность 200 кг. Радиус поворота 150 градусов.

Вращатель - двухступенчатый цилиндрический редуктор. Передаточное число 11. Диаметр шпинделя вращателя 60 мм., смонтирован на двух парах подшипников – упорных и радиальных. Смазка производится разбрызгиванием. Обеспечен доступ масла ко всем подшипникам. Вращатель легко демонтируется для проведения ремонтных работ. Крутящий момент заявленный 1500 НхМ.

Сальник верхнего расположения: последовательно установлены 3 резиновые манжеты. Предусмотрена возможность работы с промывкой и продувкой.

Элеватор фиксируется на шпинделе штуцером на стопорном кольце.

Талевая система стандартная.

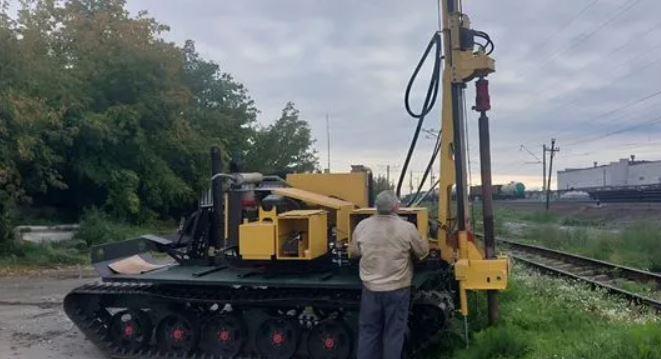

Конструкция мачты усилена от скручивания трубами, укосинами пергородками. Имеются защитные экраны от летящего шлама.

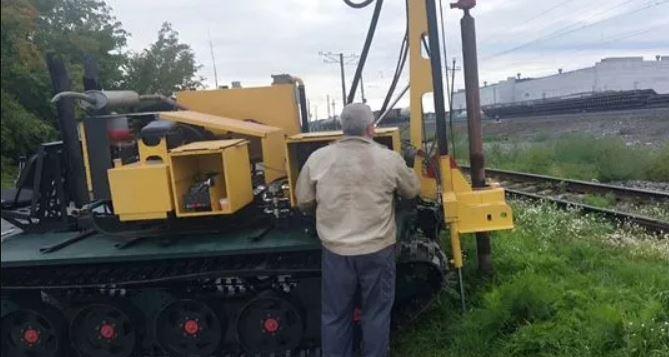

Многофункциональный буровой стол оборудован гидрозажимами для обсадных труб. Управление с пульта бурового мастера. Также на столе имеется возможность установить держатель буровых штанг, извлекаемых из скважины.

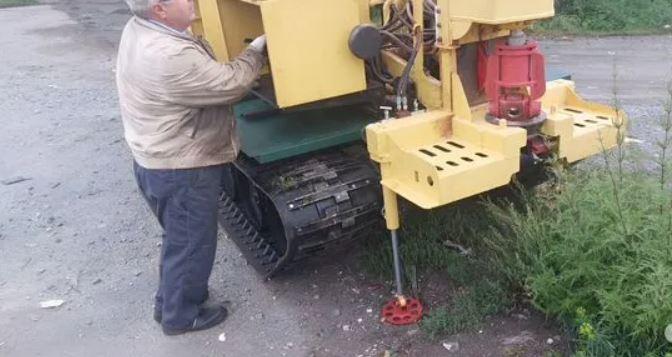

Опорные домкраты управляются вентилями. Привод опорных домкратов с пульта бурового мастера, независимо от положения вращателя. Для их привода имеется свой гидроконтур.

Буровые штанги укладываются удобно на раме над буровым столом. Не нужно их снимать сверху, тянуть сбоку и.т.д.

Работа над совершенствованием установки продолжается.
